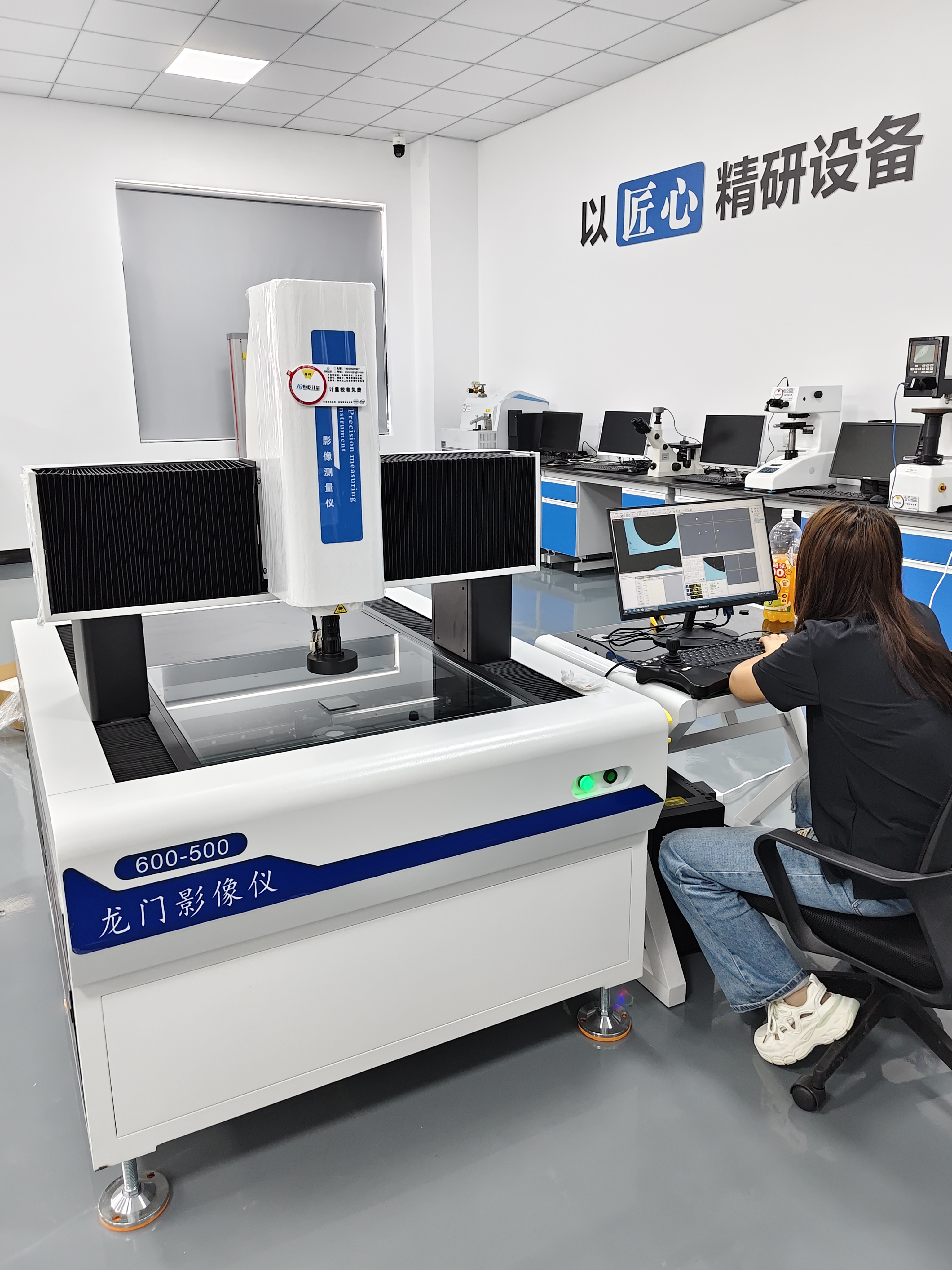

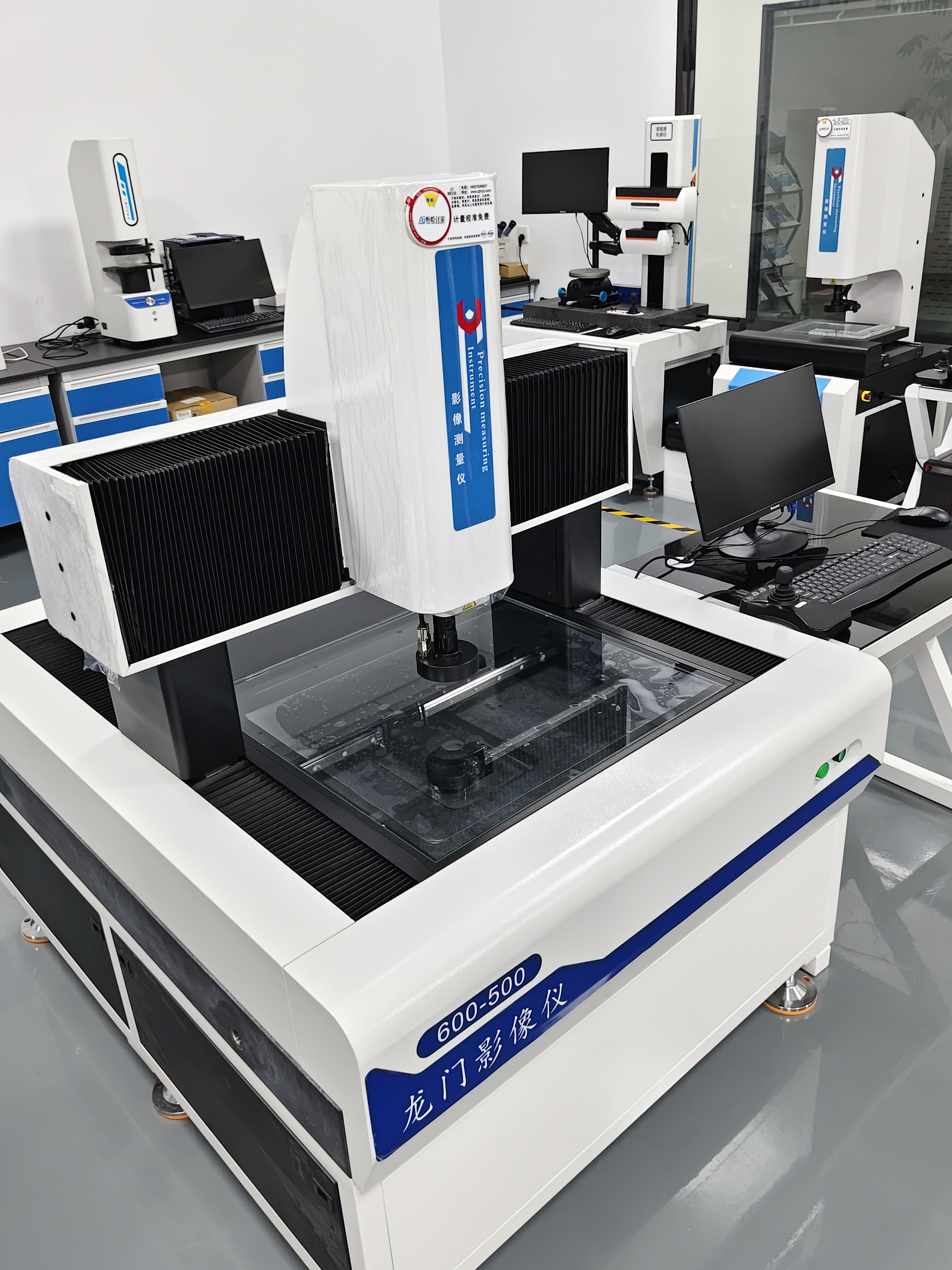

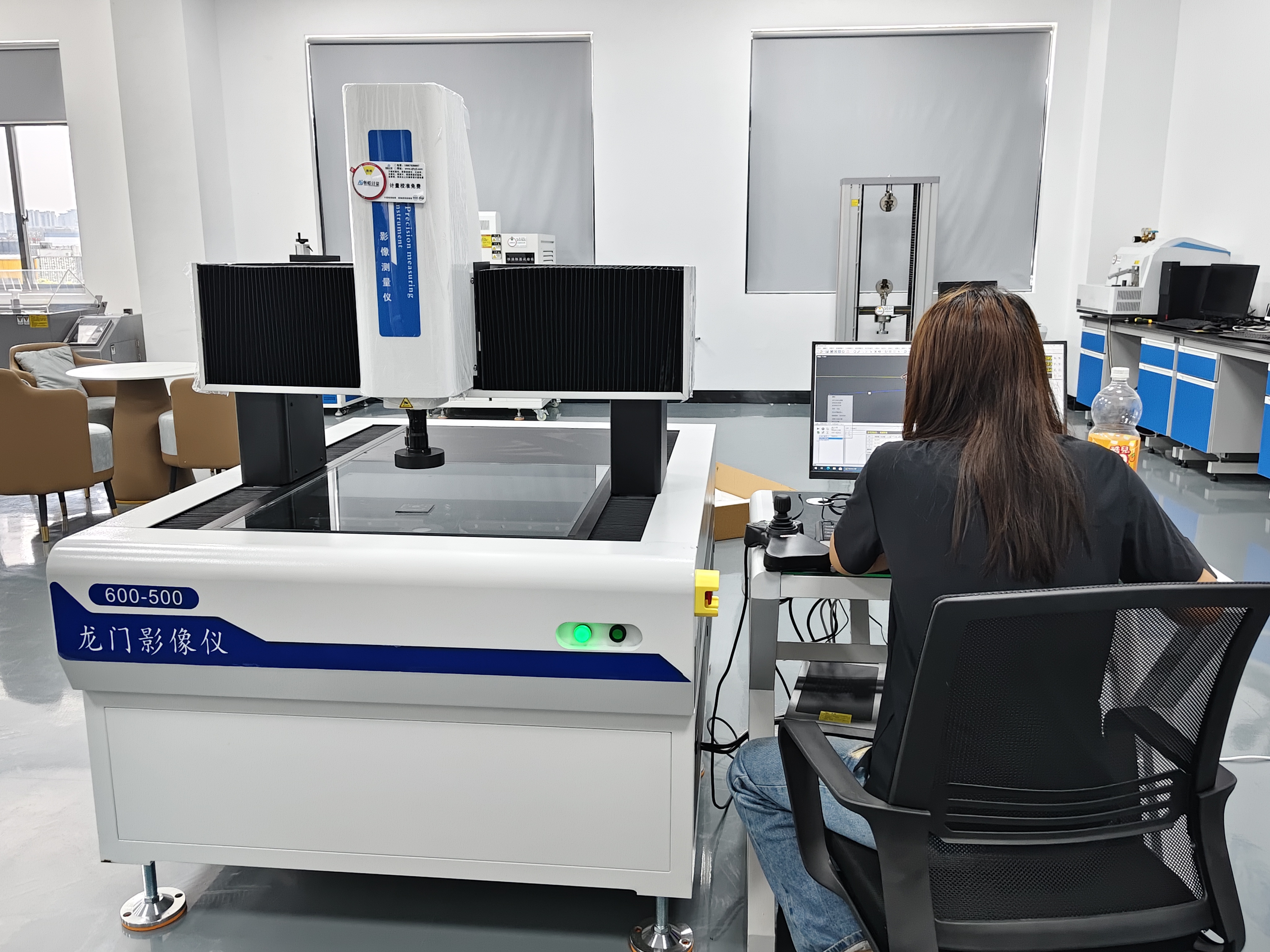

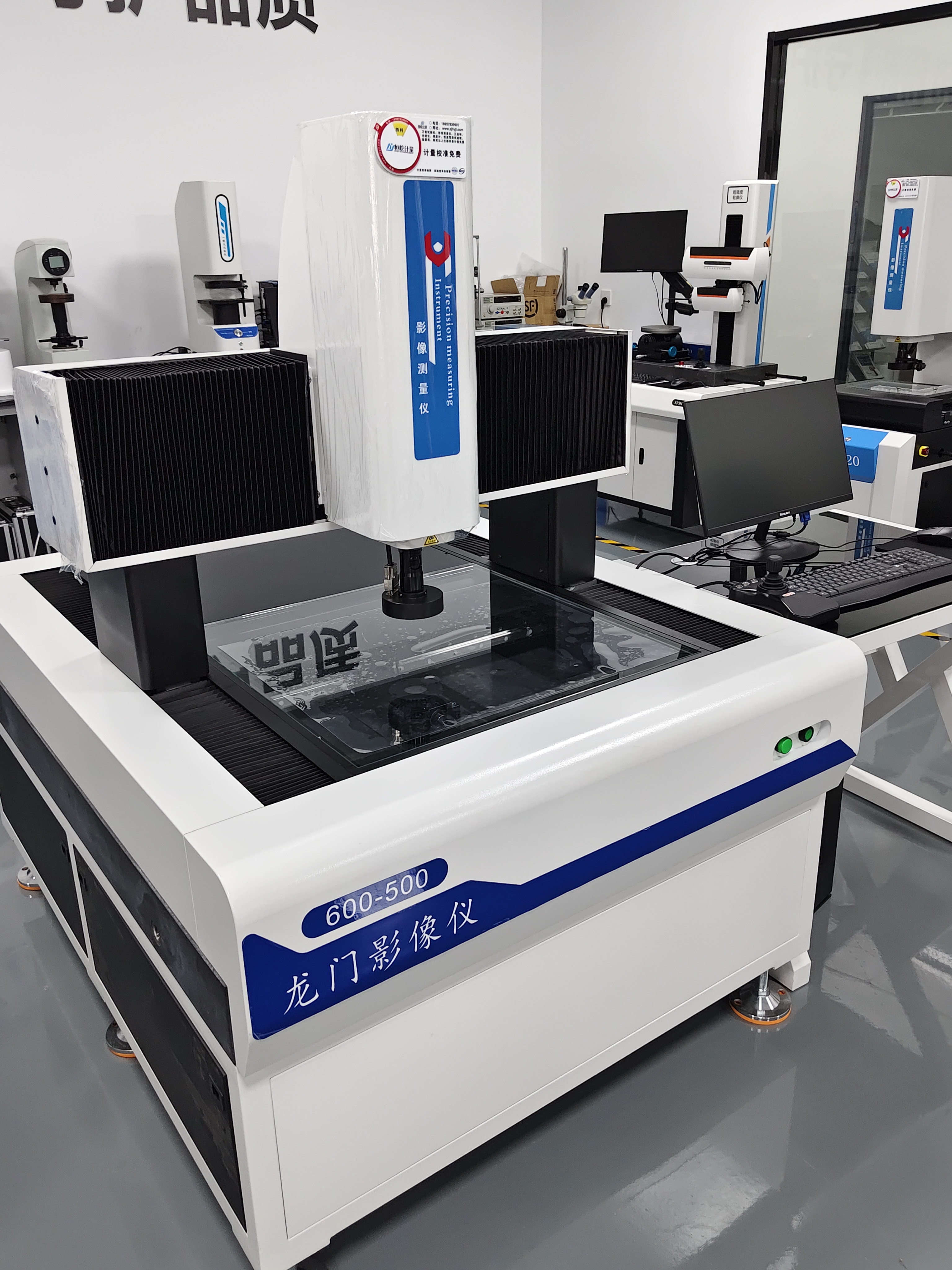

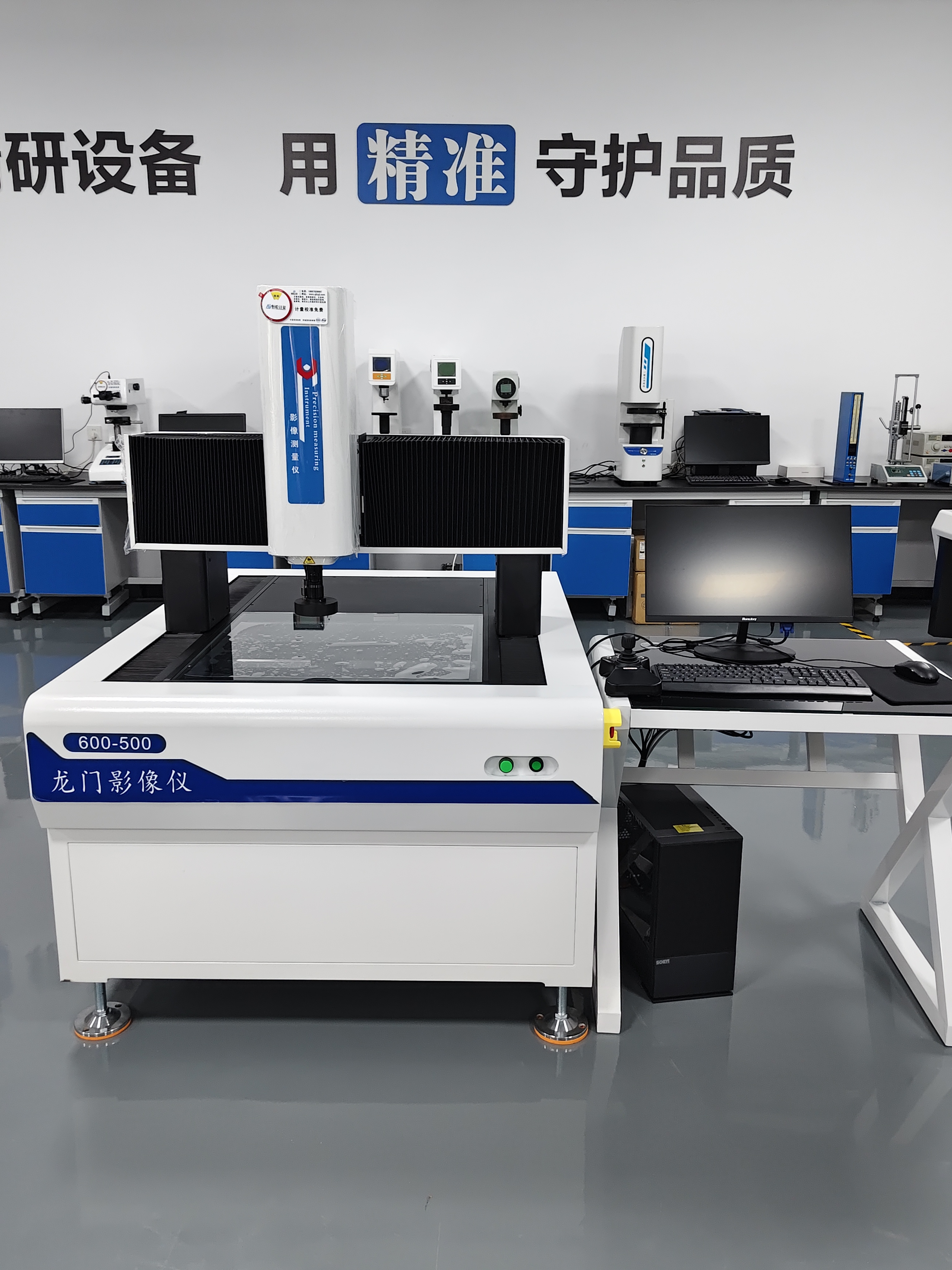

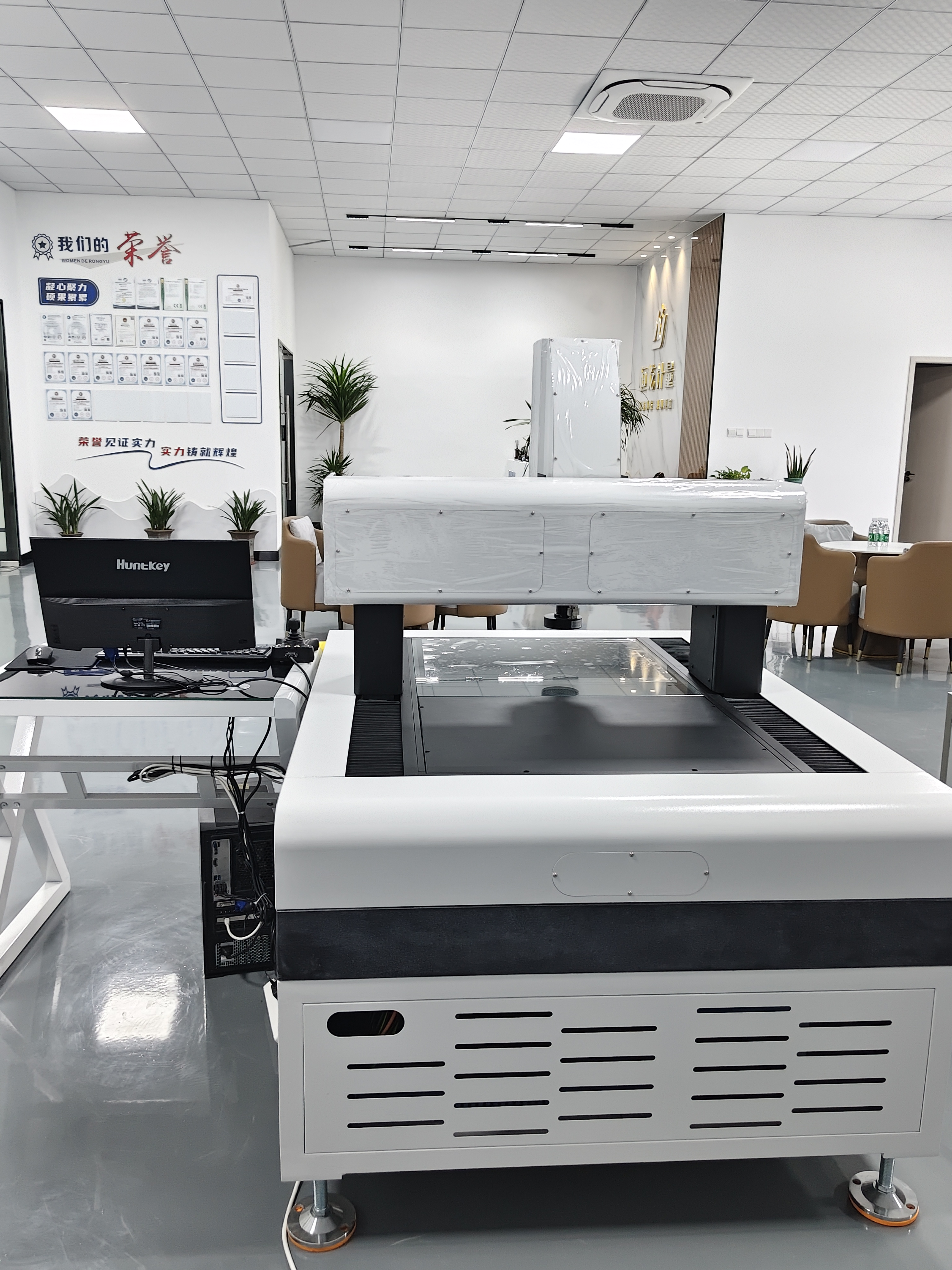

CNC龙门自动影像测量仪专为大尺寸测量而设计，适用于PCB、LCD、钣金、航空航天等行业的大行程测量。它采用移动桥式结构，汇集了行业内最先进的设计理念，以最完善的设计和最严格的生产流程控制，确保机台的精度和稳定性。

仪器配置重点介绍：

1. 摄像头：海康威视千兆网高速数字相机

优势：千兆网数字高速传输像素数据，不需要搭载视频图像卡

清晰度、细腻度、抗干扰能力以及传输速度完美PK需要搭载图像卡的模拟相机，可接受客户市场问询

2. 光栅尺：SINPO闭合式光栅尺，分辨率1µm

稳定度强、使用广泛性，完美PK其他品牌，可接受客户市场问询

3. 导轨：FY-V平行精密滚珠交叉导轨

优势：订制高平恒交叉导轨，从材料、工艺、稳定性完美PK国内以及小众导轨，可接受客户市场问询

4. 电机：精密伺服一体式电机组

优势：精度高、适应性强、定位稳定、运行流畅、使用寿命长，完美PK小众驱动电机，可接受客户市场问询

5. 镜头：香港普密斯微焦距可变倍镜头

优势：知名品牌、清晰度高、寿命长，选配同轴光、自动变倍，完美PK小众品牌镜头

6. 三维测头：英国雷尼绍三维MCP，测头+红宝石测针(选配)

优势：世界顶级知名品牌， 寿命长、精度高，完美PK小众品牌三维测头

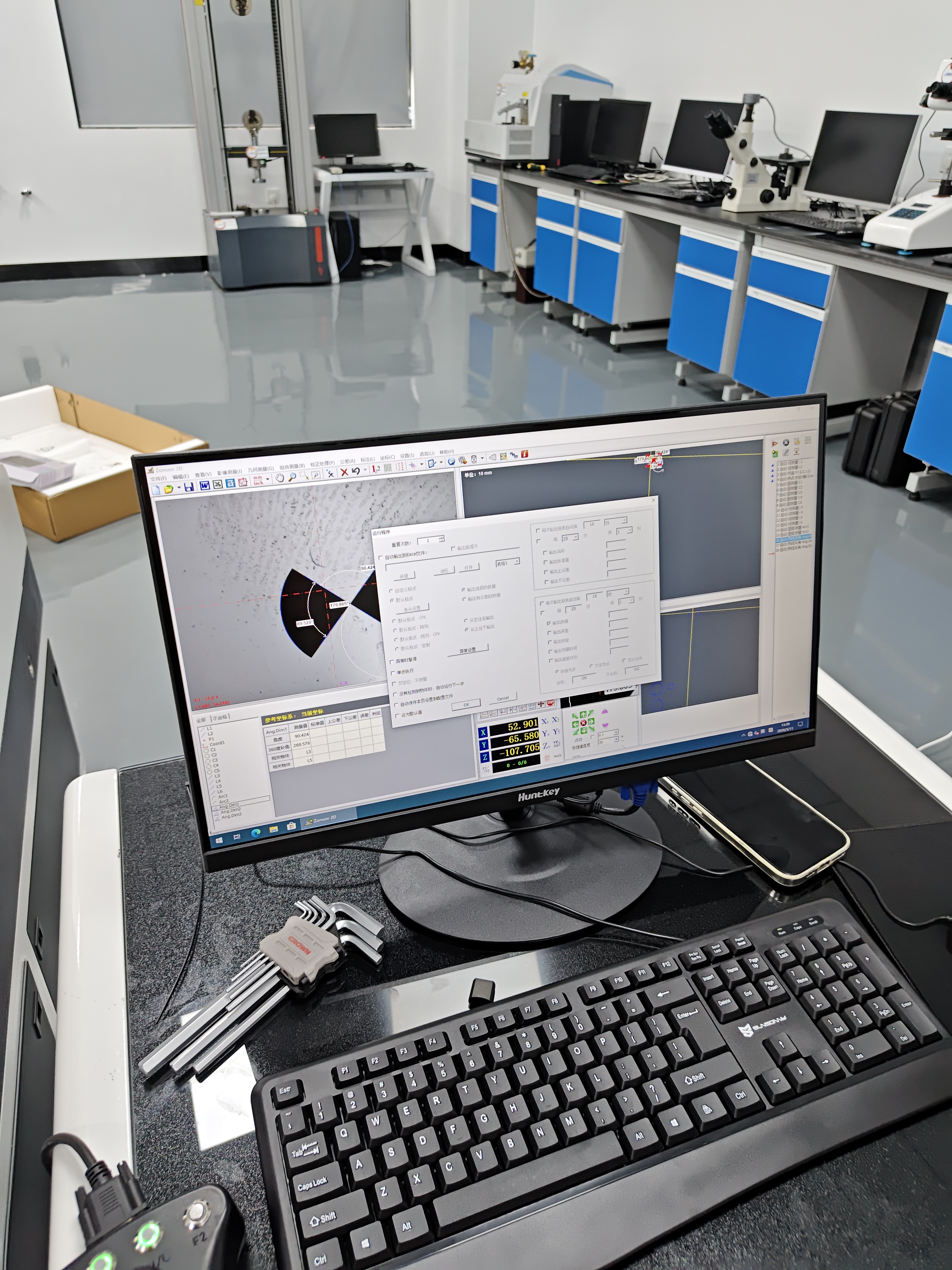

7. 软件系统：ZONSON2D  智能测量软件 支持多语言

优势：国内知名品牌，近20年市场检验、功能强大、操作简单、抓取准确，完美PK小众以及那些操作繁杂的测量软件

仪器特点

1.移动桥式结构，大行程全自动测量，叁轴CNC控制。

2.精密花岗岩机台，精度高、稳定性好。

3.全鼠标、手柄式的自动化控制，简单易用。

4.SINPO闭合式光栅尺，精度高、稳定性好。

5.可变倍光学镜头，可实现变倍测量。

6.可程控5环8区环形表面光源，LED轮廓光源。

7.自动对焦测高，可加装接触式测头。

8.ZONSON2D全自动影像测量软件。

9.提供多种规格标准配置，并可根据要求进行个性化定制。

基本测量功能

1. 可测量几何、点、线、圆（最大、最小和平均）、弧、样条曲线、椭圆、矩形、四边形、槽、R角、环、间距、距离、点等等。

2. 构建：中心点、极值点、端点、交点、两点连线、平行线、垂线、切线、平分线、中心线、合并、轮廓分割、半径画圆、三线内切圆、两线半径内切圆等。

3. 影像测量工具：绘图点、最近边缘点、聚焦点、圆形框取点、最佳边缘点、最近点、整体提取、多段提取、纹理分割、多段纹理分割、电子卡尺、快速整理取圆、开放轮廓线、最大闭合轮廓线、最近闭合轮廓线。

4. 形位公差：直线度、圆度、位置度、平行度、垂直度、倾斜度、同心度等。

5. 坐标系：夹具定位坐标系、点线、两点X、两点Y、三点、两线、图像配准坐标系；平移、旋转、手工调整坐标系。

编程与自动化操作

1. 可生成任务进行全自动批量测量，并支持自动和手工交互操作。

2. 镜头可手动变倍，变倍后无需重新校正。

3. 光源实现自动控制，支持自动打光。

4. 支持表面光五环八区、轮廓光的各区段自动控制。

5. 可快速自动聚焦，聚焦测量高度。

输出及数据统计

1.可输出Word、Excel、TXT报表和AutoCAD文件。

2.支持实时输出至excel模版，可定制模版。

3.可以只输出最后一次任务运行的数据。

4.运行任务时自动生成.rst格式文件，记录任务运行的详细信息。

5.运行完打印：任务运行完直接打印。

6.输出任务数据到文件：输出任务运行结果至文本中，同名任务的数据输出至同文件。

7.可按指定目录，根据任务名称自动输出任务结果至csv文本中，便于同种工件结果的统一分析。SPC统计功能，导入rst文件，可进行有效的品管控制。

8.基元属性区域，实时显示当前正在测量的基元数据。

9.基元超差区，分类显示正常基元，超差基元，未测量基元等等。
